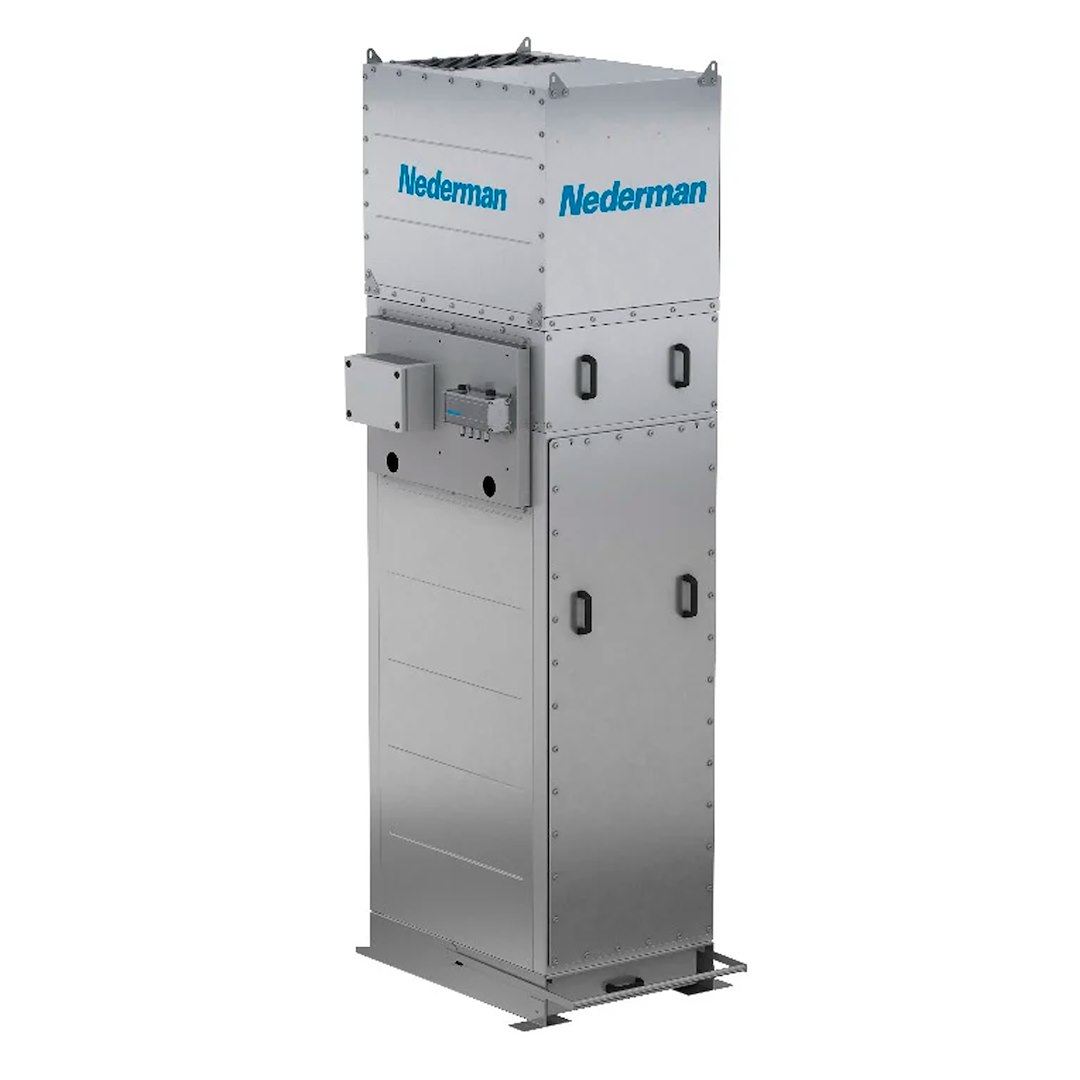

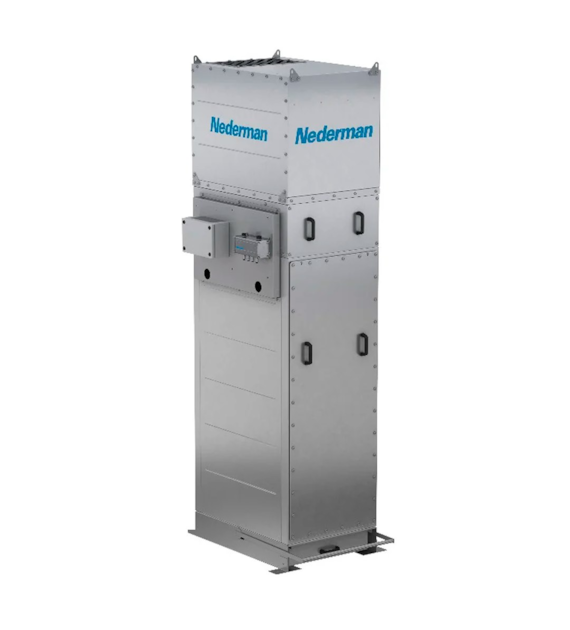

Odciąg dymów spawalniczych MCP-GO-2-6SL 4 kW 400 V z panelem Insight – Nederman

Kompaktowy odciąg dymów spawalniczych typu "plug and play"

Zastosowanie

MCP-GO-2-6SL to kompaktowy odpylacz kartridżowy typu SmartFilter, zaprojektowany do zapewnienia czystego powietrza w różnych środowiskach produkcyjnych – od ręcznych, zrobotyzowanych i cobotowych stanowisk spawalniczych po procesy cięcia plazmowego i laserowego.

Technologia i zalety

Bazując na sprawdzonej technologii MCP SmartFilter firmy Nederman, MCP-GO-2-6SL oferuje wygodne i solidne rozwiązanie do ochrony ludzi, produkcji i środowiska. To elastyczna i ekonomiczna alternatywa dla złożonych, scentralizowanych instalacji kanałowych.

Wydajność i wentylator

Model MCP-GO-2-6SL został zaprojektowany z myślą o wydajnej pracy – optymalny przepływ roboczy wynosi 3000 m/h (przy maksymalnym zalecanym przepływie 4000 m/h). Urządzenie wyposażone jest w zabudowany wentylator przemysłowy typu FM622 o mocy 4,0 kW i sprawności 82 %, z prędkością obrotową 3600 obr./min (50 Hz). Poziom hałasu wynosi 69 dB(A) w odległości 1 m.

Konstrukcja i montaż

Urządzenie umożliwia podłączenie kilku ramion odciągowych lub automatycznych stanowisk spawalniczych. Kompaktowa konstrukcja (wymagane miejsce posadowienia < 1 m²) oszczędza przestrzeń w hali i pozwala na elastyczne rozmieszczenie.

Obudowa wykonana z galwanizowanej stali o grubości 2 mm składa się z kilku uszczelnionych, skręcanych elementów, co zapewnia trwałość i pełną szczelność w warunkach przemysłowych.

System filtracji

Wersja 2-6SL wykorzystuje sześć wysokowydajnych kartridży filtracyjnych typu SC178-84F (2 moduły po 3 kartridże każdy), które zapewniają łączną powierzchnię filtracyjną 50,4 m² (8,4 m² na wkład). Wymiary wkładów to średnica 191 mm i długość 875 mm, a przepuszczalność powietrza przy 200 Pa wynosi 538 m/h na 1 m².

Filtry wykonane są z ognioodpornych nanowłókien zgodnych z normami ISO 16890 ePM1 80% i ASHRAE 52.2 MERV 14. System impulsowego czyszczenia sprężonym powietrzem (ze zintegrowanym zbiornikiem i dyszami nad każdym kartridżem) zapewnia długą żywotność wkładów i niskie koszty eksploatacji. Zanieczyszczenia opadają do łatwego w opróżnianiu zbiornika o pojemności 65 l.

Przepływ powietrza

• Wlot zanieczyszczonego powietrza: umożliwia podłączenie kanałów odciągowych.

• Komora brudna: miejsce osadzania się zanieczyszczeń na zewnętrznej stronie wkładów filtracyjnych.

• Komora czysta: przefiltrowane powietrze może być zawrócone na halę lub odprowadzone na zewnątrz.

• Wylot czystego powietrza: przygotowany do podłączenia kanałów wywiewnych lub recyrkulacyjnych.

Instalacja i serwis

MCP-GO-2-6SL dostarczany jest jako jeden lub dwa wstępnie zmontowane i okablowane moduły, co znacznie upraszcza montaż i rozruch. Konstrukcja zapewnia wygodny, jednostronny dostęp serwisowy do wszystkich istotnych elementów.

System czyszczenia filtrów

Zintegrowany zbiornik sprężonego powietrza zasila dysze nad wkładami filtracyjnymi. Impulsowe wdmuchiwanie sprężonego powietrza skutecznie oczyszcza wkłady bez konieczności ich demontażu.

Sterowanie

Panel Insight zapewnia wygodne, intuicyjne sterowanie wszystkimi funkcjami urządzenia, pełną konfigurację systemu czyszczenia filtrów oraz zaawansowany monitoring pracy, co pozwala na optymalizację zużycia energii i łatwą obsługę serwisową.

Dane techniczne – MCP-GO-2-6SL
