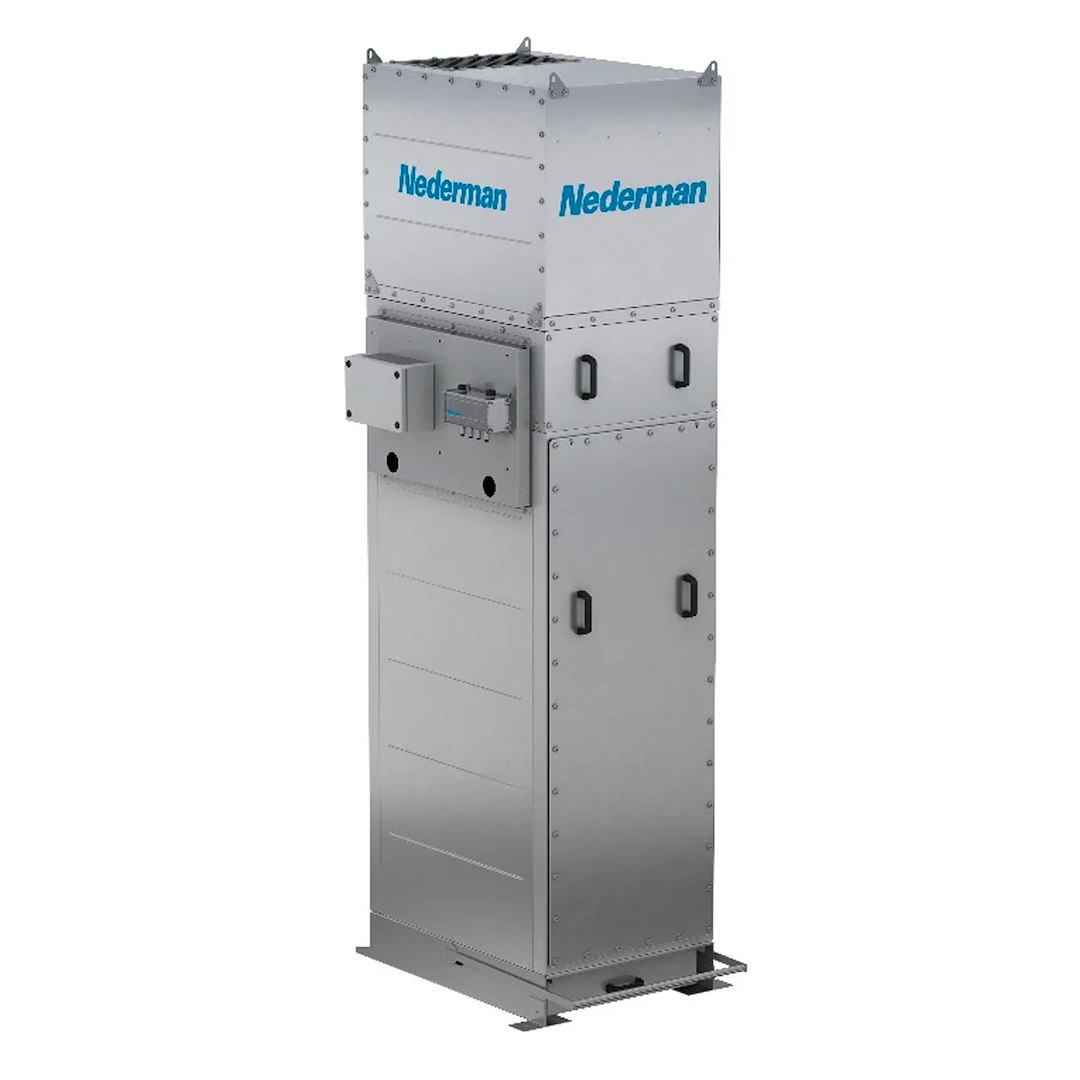

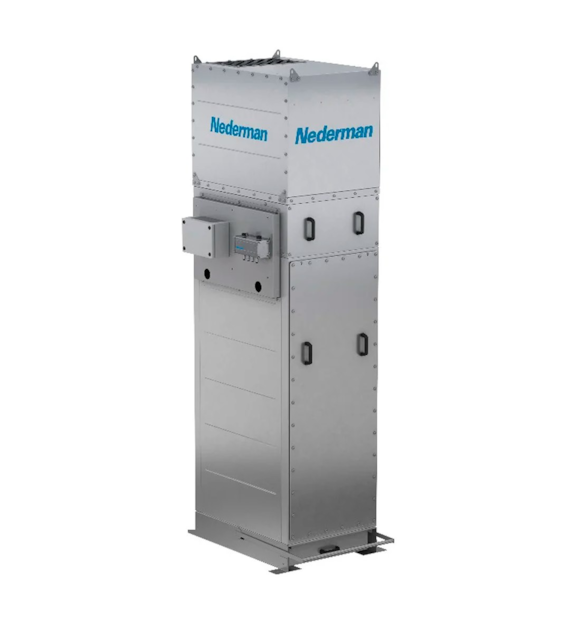

Kompaktowy odciąg dymów spawalniczych Nederman MCP-GO-2-6S 5,5 kW 5000 m/h 400 V z falownikiem i panelem Insight – Nederman

Kompaktowy odciąg dymów spawalniczych typu "plug and play"

Zastosowanie

MCP-GO-2-6S to kompaktowy odpylacz kartridżowy typu SmartFilter, zaprojektowany do zapewnienia czystego powietrza w różnych środowiskach produkcyjnych – od ręcznych, zrobotyzowanych i cobotowych stanowisk spawalniczych po procesy cięcia plazmowego i laserowego.

Technologia i zalety

Bazując na sprawdzonej technologii MCP SmartFilter firmy Nederman, MCP-GO-2-6S oferuje wygodne i solidne rozwiązanie do ochrony ludzi, produkcji i środowiska. To elastyczna i ekonomiczna alternatywa dla złożonych, scentralizowanych instalacji kanałowych.

Wydajność i wentylator

Model MCP-GO-2-6S został zaprojektowany z myślą o wysokiej wydajności – optymalny przepływ roboczy wynosi 4000 m/h (przy maksymalnym zalecanym przepływie 5000 m/h). Urządzenie wyposażone jest w zabudowany wentylator przemysłowy typu FM625 o mocy 5,5 kW i sprawności 82 %, z prędkością obrotową 3600 obr./min (50 Hz). Poziom hałasu wynosi 67 dB(A) w odległości 1 m.

Konstrukcja i montaż

Urządzenie pozwala na obsługę wielu ramion odciągowych lub zautomatyzowanych stanowisk spawalniczych. Kompaktowa konstrukcja (wymagana powierzchnia posadowienia < 1 m²) oszczędza miejsce w hali i daje dużą swobodę w wyborze lokalizacji instalacji.

Obudowa wykonana z galwanizowanej stali o grubości 2 mm składa się z kilku skręcanych i uszczelnionych elementów, co zapewnia pełną szczelność i trwałość nawet w wymagających warunkach przemysłowych.

System filtracji

Wersja 2-6S wykorzystuje sześć wysokowydajnych kartridży filtracyjnych typu SC178-132F (2 moduły po 3 kartridże każdy), które zapewniają łączną powierzchnię filtracyjną 79,2 m² (13,2 m² na wkład). Wymiary wkładów to średnica 191 mm i długość 1355 mm, a przepuszczalność powietrza przy 200 Pa wynosi 538 m/h na 1 m².

Filtry wykonane są z ognioodpornych nanowłókien zgodnych z normami ISO 16890 ePM1 80% i ASHRAE 52.2 MERV 14. System impulsowego czyszczenia sprężonym powietrzem (ze zintegrowanym zbiornikiem i dyszami nad każdym kartridżem) zapewnia długą żywotność wkładów i niskie koszty eksploatacji. Zanieczyszczenia gromadzą się w pojemnym zbiorniku o pojemności 65 l, który jest łatwy do opróżniania.

Przepływ powietrza

• Wlot zanieczyszczonego powietrza: przystosowany do podłączenia kanałów odciągowych z hali produkcyjnej.

• Komora brudna: miejsce, gdzie powietrze trafia na zewnętrzną stronę wkładów filtracyjnych i zanieczyszczenia zostają zatrzymane.

• Komora czysta: przefiltrowane powietrze może być zawrócone na halę lub odprowadzone na zewnątrz.

• Wylot czystego powietrza: umożliwia podłączenie kanałów wywiewnych lub systemu recyrkulacji.

Instalacja i serwis

MCP-GO-2-6S dostarczany jest jako jeden lub dwa wstępnie zmontowane i okablowane moduły, co upraszcza montaż i uruchomienie. Konstrukcja zapewnia wygodny, jednostronny dostęp serwisowy do wszystkich kluczowych elementów urządzenia.

System czyszczenia filtrów

Zintegrowany zbiornik sprężonego powietrza zasila dysze umieszczone nad wkładami filtracyjnymi. Impulsowe wdmuchiwanie sprężonego powietrza skutecznie czyści powierzchnię filtrów bez konieczności ich demontażu.

Sterowanie

Urządzenie wyposażone jest w falownik (VFD) oraz nowoczesny panel dotykowy Insight, który umożliwia płynną regulację prędkości wentylatora i dopasowanie wydajności do aktualnych potrzeb. Panel Insight pozwala na wygodne sterowanie wszystkimi funkcjami urządzenia, konfigurację systemu czyszczenia filtrów, monitorowanie parametrów pracy oraz zapewnia zaawansowane funkcje diagnostyki i oszczędności energii.

Dane techniczne – MCP-GO-2-6S
